Конструкция радиочастотного кабеля

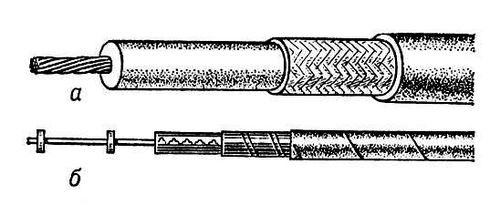

Радиочастотный (коаксиальный) кабель предназначен для передачи высокочастотного (радио или телевизионного)сигнала. Его конструкция обычно содержит четыре элемента:

• внутренний проводник из одиночного медного провода или витой медной жилы;

• изолирующий слой из сплошного фторопласта, полиэтилена или воздушного диэлектрического заполнения;

• внешний проводник, выполненный из медной сетчатой оплетки или алюминиевой фольги;

• внешняя светостабилизированная оболочка, защищающая всю кабельную конструкцию от воздействия ультрафиолетовых лучей, которая выполнена из полиэтилена, поливинилхлорида или навитой фторопластовой ленты.

Так как внутренний и внешний проводник расположены соосно передаваемые сигналы электромагнитного излучения не выходят за пределы коаксиального кабеля и потери сигнала незначительны. Доверить все электромонтажные работы лучше опытным специалистам.

Кроме того, подобное расположение внешнего проводника препятствует проникновению во внутренний проводник, по которому передается информационный сигнал, внешних наводок электромагнитного поля.

Основные области применения коаксиального кабеля – системы связи, радио – телевещательные и компьютерные сети, антенно – фидерные устройства, военная техника и другие области специального назначения. Основная техническая характеристика кабеля – волновое сопротивление (обычно 50,0 или 75.0 Ом)
